一、產品介紹
直流電抗器主要用于變頻器及整流電路中，用以提高功率因數及濾除紋波電壓電流干擾之用，我公司生產的直流電抗器采用優質進口冷軋矽鋼片精制而成，具有體積小、溫升低、噪音小等特點，電流規格從2A-10KA不等，電壓從220V-10KV范圍,部分規格備有現貨。

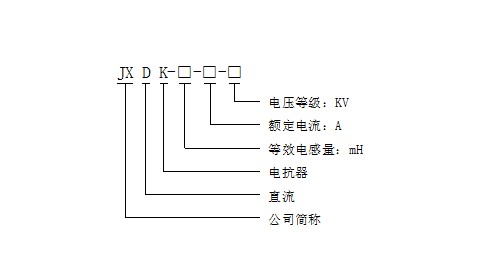

二、型號定義
三、技術參數
1．額定工作電壓：DC500V~DC540V
2．抗電強度：鐵芯-繞阻2500VAC/50Hz/5mA/60S無飛弧擊穿；
3．絕緣電阻：鐵芯-繞組500VDC，絕緣阻值≥100MΩ；
4．電抗器噪音小于65dB（與電抗器水平距離點1米測試）；
5．溫升小于70K；
6．產品質量及各項參數均符合 GB10229-88電抗器、IEC289：1987電抗器、GB10229-88電抗器、JB9644-1999等標準相關技術要求。

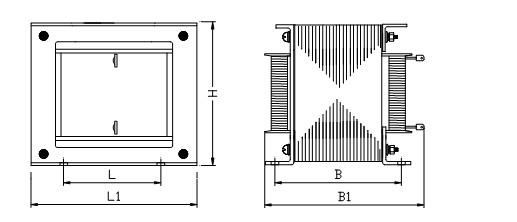

四、外型結構
五、主要尺寸
產品規格型號
外形尺寸（L1*B1*H）（mm）
安裝尺寸（L*B）（mm）
JXDK---單相直流電抗器
15.2V 10A
130*90*120
79*65
15.2V 150A
310*170*250
120*100
15.2V 15A
15.2V 180A
15.2V 20A
130*90*140
15.2V 200A
15.2V 25A
15.2V 250A
310*190*250
120*110
15.2V 30A
130*115*140
79*85
15.2V 270A
310*210*250
120*130
15.2V 35A
15.2V 360A
200*130
15.2V 40A
250*130*180
120*75
15.2V 450A
310*250*270
200*135
15.2V 50A
15.2V 600A
340*250*330
15.2V 60A
250*140*180
15.2V 720A
430*260*330
200*155
15.2V 70A
15.2V 800A
15.2V 80A
250*150*180
120*85
15.2V 1000A
430*280*330
200*165
15.2V 90A
15.2V 1200A
430*280*380
15.2V 110A
310*150*200
120*90
15.2V 1500A
