一、產品介紹
RXLG系列鋁殼電阻器其耐氣侯性，耐振動，安全性，優于傳統瓷骨架電阻器。廣泛應用于電源，變頻器，伺服系統等高要求的電氣回路中，并能夠用于惡劣的工控環境。易緊密安裝，超薄型的鋁殼電阻散熱性能好，易附加散熱器，專為安裝空間受限制場合設計制造的鋁殼電阻。外形美觀，是電力電子理想的配套產品。

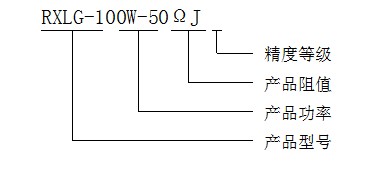

二、型號定義
三、產品特點
額定功率范圍:60W~1500W 工作電壓范圍:≤2KV 額定阻值范圍:1R-100KR 耐壓范圍:AC3.5KV/1min 50Hz IP等級:IP44 載流體材料:0Cr25AL5/Ni80Cr20 優點:較惡劣工作環境 缺點:工作電壓不是很高

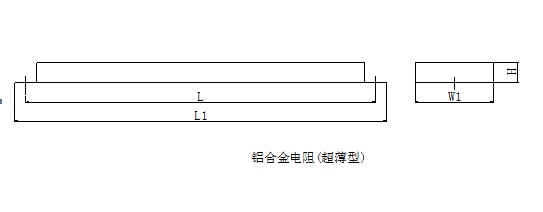

四、外型結構：
五、主要尺寸
型號
功率(W)
尺寸
配線
引線長度
安裝螺絲
L1
L
W1
H
RXLG
60-500
*
70
18
導線
500
M5
600-1500
120
28
六、電氣、機械、環境特性：
項目
測試方法及檢驗標準
試驗標準
電氣特性
使用溫度范圍
-40°C-200°C
電阻值
標準值±5%
GB5729.4.5
短時間過載
施加10倍額定負載5秒后無異樣，電阻值變化在±2%+0.05Ω
GB5729.4.13
絕緣電阻
端子和支架間施加DC1000V 60S絕緣電阻100M ΩC以上
GB5729.4.6
耐電壓
端子和支架間施加AC3500V 50Hz/1min后無異樣，電阻的變化率為±1%+0.05Ω
GB5729.4.7
機械特性
端子強度
施加端子引出方向靜載荷4.5Kg 10S無變形
GB5729.4.16
耐振性
10-55Hz振幅1.5mm，XYZ三方向各2h,無接觸不良，阻值變化在±1%+0.05Ω內
GB5729.4.22
環境特性
耐熱性
350°C的恒溫箱內，2h后無損傷、接觸不良，阻值為±2%+0.05Ω
GB5729.4.23
低溫沖擊
施加額定負載后，放-40°C的環境中放置15min,無斷裂，變形，阻值為±2%+0.05Ω
耐濕加載壽命
40°C 90-95RH環境中，施加相當額定負載1/10的直流電壓1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±3%+0.05Ω內
GB5729.4.24
加載壽命
正常環境下施加額定負載，1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±5%+0.05Ω內
